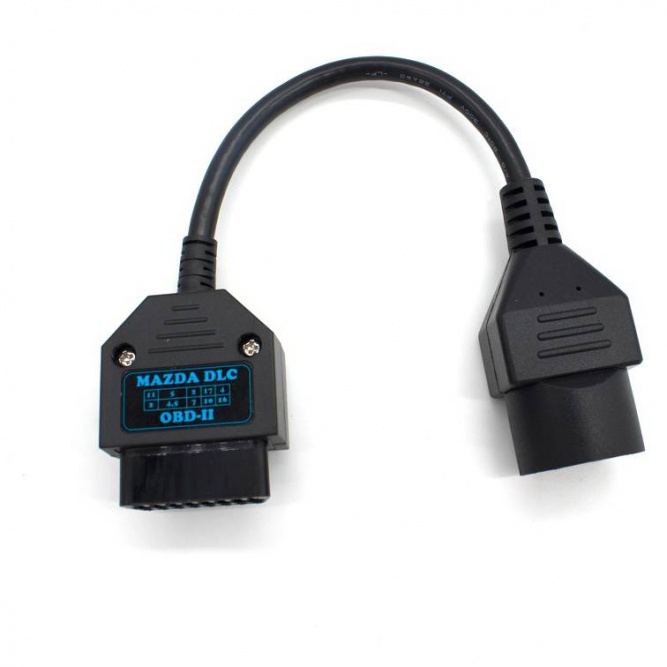

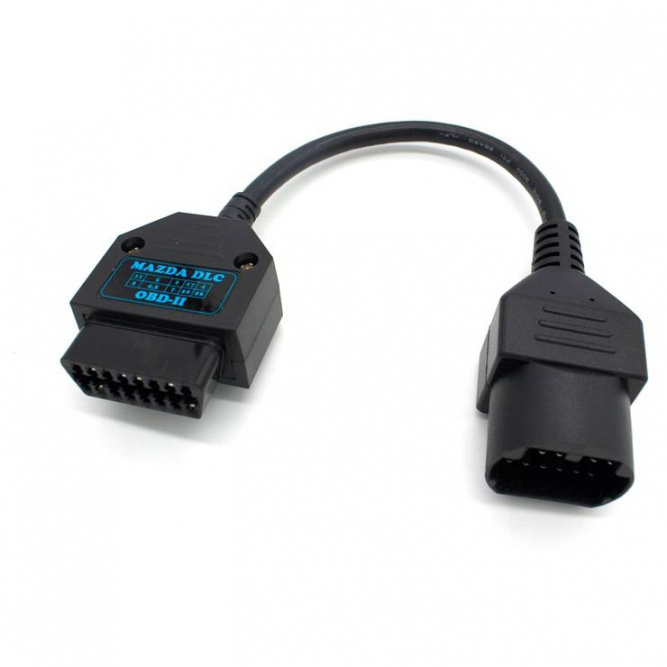

Переходник Mazda DLC используется для подключения адаптера Nissan 3 Line к автомобилям Mazda с разъёмом старого образца DLC (17 контактов).
Разъём Mazda DLC имеет следующий вид:
![Разъём Mazda DLC Разъём Mazda DLC](/wa-data/public/shop/img/mdlcp1-2.png)
Распиновка переходника Mazda DLC для адаптера Nissan 3 Line:
Mazda DLC | OBD-II | Сигнал | Назначение |
---|---|---|---|
2 | 7 | KLN | K-LINE ISO |
4 | 16 | +B | + Напряжения бортовой сети |
5 | 4,5 | GND | Общий (масса) |
11 | 2 | BUS+ | J1850+ |
17 | 10 | BUS- | J1850- |
Распиновка разъёма в автомобиле:
№ контакта | Сигнал | Назначение |
---|---|---|
1 | FEN | Выдача блинк-кодов ECU двигателя |
2 | KLN | K-LINE ISO |
3 | TEN | Активация выдачи блинк-кодов ECU двигателя на FEN |
4 | +B | + Напряжения бортовой сети |
5 | GND | Общий (масса) |
6 | FAT | Выдача диагностической инфомации ECU АКПП |
7 | FBS | Выдача диагностической инфомации ECU ABS |
8 | FAC | Выдача диагностической инфомации ECU A/C |
9 | FWS | |
10 | FSC | Выдача диагностической инфомации ECU ASC Круиз-контроль |
11 | BUS+ | J1850+ |
12 | TAT | Активация выдачи диагностической инфомации ECU АКПП на FAT |
13 | TBS | Активация выдачи диагностической инфомации ECU ABS на FBS |
14 | TAC | Активация выдачи диагностической инфомации ECU A/C на FAC |
15 | TWS | |
16 | TSC | Активация выдачи диагностической инфомации ECU ASC на FSC |
17 | BUS- | J1850- |
18 | FAB | Выдача диагностической инфомации ECU Air Bag |
19 | IG- | Катушка зажигания, внешний тахометр |
20 | GND | Общий (масса) |
21 | TFA | Рэле вентиляторов охлаждения (GND-вкл) |
22 | F/P | Рэле бензонасоса (GND-вкл) |
23 | TAB | Активация выдачи блинк-кодов ECU Air Bag на FAB |
24 | BUSA | Прямой канал ECU |
25 | BUSB | Прямой канал ECU |
