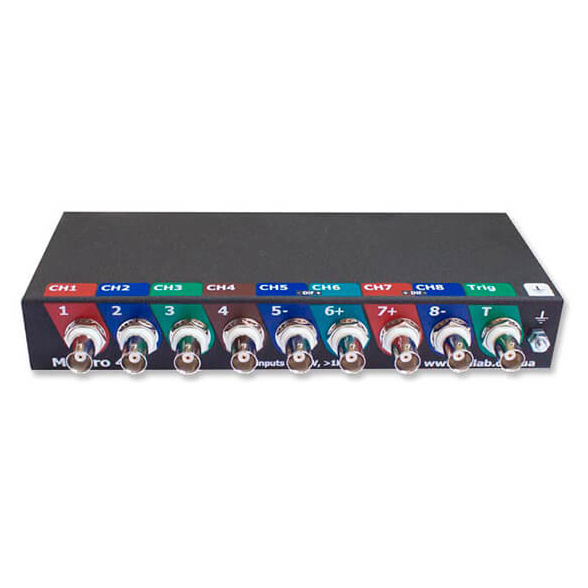

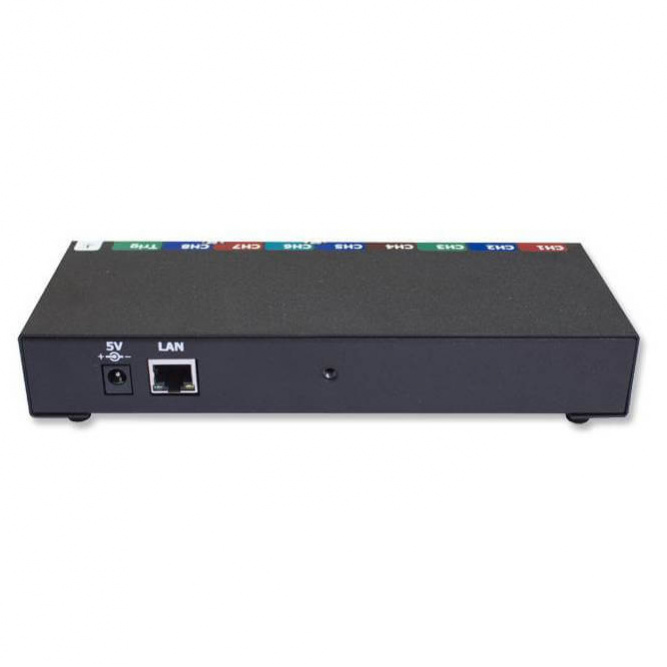

Осциллограф (мотор-тестер) MT Pro 4.1 предназначен для проверки систем подачи топлива, зажигания, газораспределения, определения неисправностей аккумулятора и генератора транспортного средства.

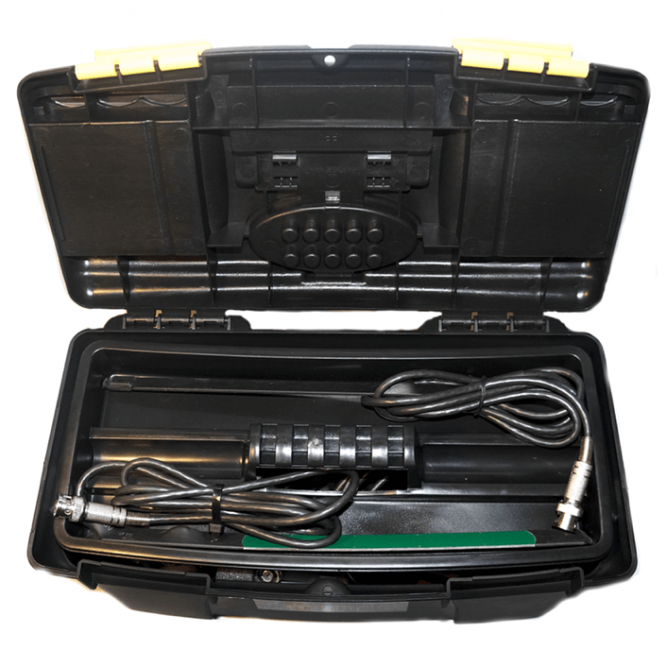

Состав комплекта:
- Мотор-тестер MT Pro 4.1.
- Активный щуп.
- Активная экспресс-линейка.
- Комплект Датчик давления 16 бар и стальные удлинители.
- Датчик разрежения.
- Комплект щуп-игла х4.
- Комплект датчиков Lx6 для диагностики ИКЗ.
- Комплект датчиков нового образца DIS-6.
Предназначен для поиска неисправностей и анализа работы следующих электронных систем:
Система зажигания:
- Анализ режима работы и выявление неисправностей катушки зажигания - межвитковые замыкания, контроль правильности подключения, пробои.
- Анализ состояние свечей и свечных проводов - нагары, обрывы, пробои.
- Диагностика датчиков системы зажигания - индуктивный, холла.
- Определение углов опережения зажигания без помощи стробоскопа.
Система топливоподачи:
- Проверка датчиков: температуры, кислорода, массового расхода воздуха, положения дроссельной заслонки и т. д.
- Проверка работы исполнительных механизмов.
- Проверка топливных форсунок - межвитковые замыкания обмоток форсунок, длительность фазы впрыска и т.д.
Система газораспределения:
- Анализ правильности установки ремня ГРМ.
- Определение относительной компрессии по цилиндрам в режиме стартерной прокрутки.
- Измерение компрессии на заведённом двигателе и в режиме прокрутки.
- Анализ работы клапанов.
А также проверка работы генератора и системы зарядки АКБ.
MT Pro 4.1 работает в трёх режимах:
Режим осциллографа - обычный аналоговый осциллограф.
Покадровый режим - данные каждого кадра при измерении отображаются на экране компьютера и записываются в память жёсткого диска для дальнейшего просмотра.
Режим самописца - данные отображаются в режиме реального времени и записываются в память жёсткого диска непрерывным потоком для дальнейшего просмотра.
Функциональные возможности MT Pro 4.1:
- Одновременное отображение на экране данных с 1, 2, 3 ... 7, 8 аналоговых каналов и 9-го канала синхронизации.
- Синхронизация от сигналов любых электрических цепей автомобиля.
- Время регистрации сигналов ограничено только ёмкостью жёсткого диска.
- Сохранение полученных данных для дальнейшего анализа.
Технические характеристики:
Аналоговые каналы:
- Количество универсальных аналоговых каналов: 8.
- Количество одновременно включенных каналов: 1, 2, 3, 4, 5, 6, 7, 8 в режиме самописца; 1, 2, 4 или 8 в режиме осциллографа.
- Количество аппаратных поддиапазонов канала: 12.
- Аппаратные поддиапазоны канала: ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В.
- Дополнительные усилители x1, x2, x5, x10: в каналах 6 и 8.
- Входное активное сопротивление канала: не менее 1 МОм.
- Опционально включаемый псевдодифференциальный вход: канал 6 - канал 5, канал 8 - канал 7.
Канал синхронизации:
- Количество универсальных каналов синхронизации: 1.
- Количество аппаратных поддиапазонов канала: 12.
- Аппаратные поддиапазоны канала: ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В.
- Входное активное сопротивление канала: не менее 1 МОм.
- Режимы работы:
- низкочастотный аналоговый канал;
- детектор отрицательных импульсов;
- детектор положительных импульсов.
Максимальная частота дискретизации в режиме осциллографа и самописца:
- 6 МГц (в 1-но канальном режиме).
- 3 МГц (в 2-х канальном режиме).
- 2 МГц (в 3-х канальном режиме).
- 1 МГц (в 4…6-ти канальном режиме).
- 500 КГц (в 7 и 8-ми канальном режиме).
Гальваническая развязка:
- Тестовое напряжение изоляции: 1КВ в течение 60 секунд.
- Сопротивление изоляции: не ниже 1000 МОм.
- Ёмкость изоляции: не выше 60 пФ.
Напряжение питания: 5 ±0.5 В (кабель питания от USB в комплекте).
Потребляемая мощность: не более 1.8 Вт.
Интерфейс связи с ПК: Ethernet 100M (в комплекте).
Печатная плата разрабатывалась с учётом максимальной помехоустойчивости. Используются только качественные иностранные комплектующие. Электронная начинка прибора защищена металлическим ударопрочным корпусом с нескользящей поверхностью. Специальная сталь корпуса практически на 100% гасит внешние электромагнитные помехи от высоковольтных цепей систем зажигания.
![MT Pro 4.1 плата](/wa-data/public/site/other/mt_pro_pcb.jpg)
Скриншоты работы программы:
![Скриншот программы MT Pro](/images/mtpro_4.1/mtpro_1.png)
![Скриншот программы MT Pro](/images/mtpro_4.1/mtpro_2.png)
![Скриншот программы MT Pro](/images/mtpro_4.1/mtpro_3.png)
![Скриншот программы MT Pro](/images/mtpro_4.1/mtpro_4.png)
![Скриншот программы MT Pro](/images/mtpro_4.1/mtpro_5.png)
Обзор мотор-тестера MT Pro 4.1:
![Русский Русский](/wa-data/public/site/langs/rus.png)
Отзыв
Необходимая вещь в каждой мастерской, я считаю. Некоторые проблемы без него в принципе невозможно найти. Очень быстро окупает себя.![](/img-1/prices.jpg)
